คำแนะนำขั้นสูงสุดสำหรับอุปกรณ์เชื่อมแบบ Buttweld: ทุกสิ่งที่คุณจำเป็นต้องรู้

ข้อต่อท่อเชื่อมชนคืออะไร

อุปกรณ์เชื่อมท่อแบบชน เป็นส่วนประกอบที่ใช้ในการเชื่อมต่อ เปลี่ยนเส้นทาง หรือปิดส่วนของท่อภายในระบบท่อโดยการเชื่อมเข้ากับปลายท่อโดยตรง ทำให้เกิดข้อต่อถาวรและป้องกันการรั่วซึม ต่างจากอุปกรณ์เชื่อมแบบเกลียวหรือแบบซ็อคเก็ต อุปกรณ์เชื่อมแบบชนจะถูกเอียงที่ขอบเพื่อให้ช่างเชื่อมหลอมรวมอุปกรณ์และท่อเข้าด้วยกันในการเชื่อมต่อเนื่องเพียงครั้งเดียว ส่งผลให้พื้นผิวภายในเรียบโดยมีการหยุดชะงักในการไหลน้อยที่สุด

วิธีการเชื่อมต่อนี้ได้รับความนิยมอย่างกว้างขวางในการใช้งานทางอุตสาหกรรมที่มีแรงดันสูงและอุณหภูมิสูง รวมถึงท่อส่งน้ำมันและก๊าซ โรงงานผลิตกระแสไฟฟ้า และโรงงานแปรรูปสารเคมี ซึ่งความสมบูรณ์ของข้อต่อภายใต้สภาวะที่รุนแรงไม่สามารถต่อรองได้ เนื่องจากการเชื่อมกลายเป็นส่วนหนึ่งของโครงสร้างท่อแทนที่จะเป็นการเชื่อมต่อทางกลไกที่แยกจากกัน โดยทั่วไปอุปกรณ์เชื่อมแบบชนจึงมีความแข็งแรงและความน่าเชื่อถือที่เหนือกว่าเมื่อเปรียบเทียบกับวิธีการต่อแบบอื่น

ประเภททั่วไปของอุปกรณ์เชื่อมชน

อุปกรณ์เชื่อมแบบชนมีรูปทรงมาตรฐานหลายรูปแบบ แต่ละแบบได้รับการออกแบบเพื่อรองรับฟังก์ชันเฉพาะภายในโครงร่างท่อ การทำความเข้าใจประเภทเหล่านี้ช่วยให้วิศวกรและทีมจัดซื้อระบุส่วนประกอบที่ถูกต้องสำหรับแต่ละแอปพลิเคชัน

ข้อศอก

ข้อศอก change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

ประเดิม

ประเดิม allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

ตัวลด

ตัวลด connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

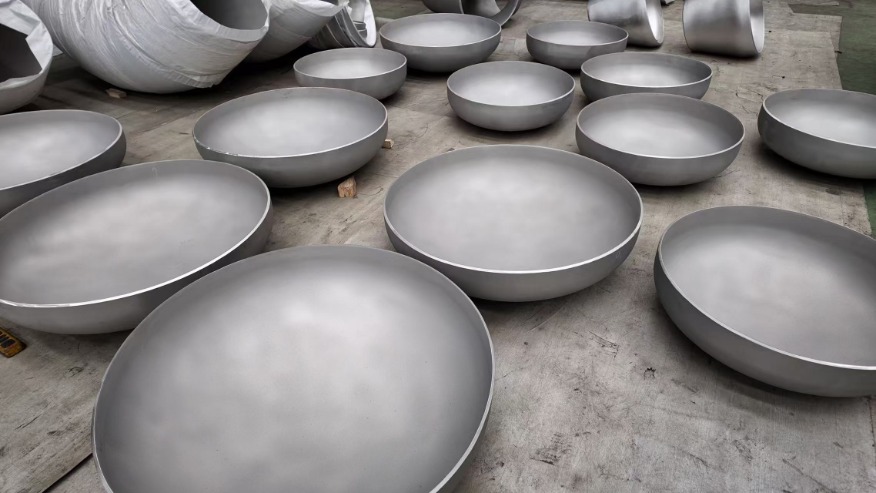

หมวก

หมวก are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

วัสดุที่ใช้ในการผลิตข้อต่อเชื่อมชน

การเลือกวัสดุมีผลอย่างมากต่อประสิทธิภาพ ต้นทุน และความเหมาะสมในการใช้งานของอุปกรณ์เชื่อมแบบชน ตารางด้านล่างสรุปวัสดุทั่วไปและกรณีการใช้งานทั่วไปภายในระบบท่ออุตสาหกรรม

ทำความเข้าใจกับความหนาของผนังและการจัดกำหนดการ

อุปกรณ์เชื่อมแบบชนถูกผลิตขึ้นเพื่อให้ตรงกับตารางการเดินท่อเฉพาะ ซึ่งระบุความหนาของผนังของข้อต่อที่สัมพันธ์กับเส้นผ่านศูนย์กลางภายนอก กำหนดการทั่วไป ได้แก่ กำหนดการ 10, 40 และ 80 โดยหมายเลขกำหนดการที่สูงกว่าบ่งชี้ว่าผนังที่หนาขึ้นสามารถทนต่อแรงกดดันภายในได้มากขึ้น การเลือกกำหนดเวลาที่ถูกต้องถือเป็นสิ่งสำคัญ เนื่องจากความหนาของผนังที่ไม่ตรงกันระหว่างข้อต่อฟิตติ้งและท่อเชื่อมต่อสามารถสร้างจุดอ่อนที่รอยเชื่อม ส่งผลให้ความสมบูรณ์ของระบบโดยรวมลดลง

โดยทั่วไปวิศวกรจะคำนวณการจัดอันดับกำหนดการที่ต้องการโดยอิงตามความดันในการทำงานของระบบ อุณหภูมิ และคุณสมบัติทางกลของวัสดุเฉพาะ ซึ่งมักจะอ้างอิงถึงมาตรฐาน เช่น ASME B16.9 ซึ่งควบคุมข้อกำหนดด้านมิติและความทนทานสำหรับอุปกรณ์เชื่อมแบบชนที่ทำจากโรงงาน

ข้อได้เปรียบที่สำคัญของอุปกรณ์เชื่อมชนมากกว่าการเชื่อมต่อประเภทอื่น

อุปกรณ์เชื่อมแบบชนมีข้อดีในทางปฏิบัติหลายประการ ซึ่งทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง เมื่อเทียบกับอุปกรณ์แบบเกลียวหรือแบบหน้าแปลน

• ความแข็งแรงของข้อต่อที่เหนือกว่าเนื่องจากการเชื่อมต่อแบบหลอมรวมระหว่างข้อต่อฟิตติ้งและท่อ
• ลดความเสี่ยงของการรั่วไหลเมื่อเทียบกับการเชื่อมต่อแบบเกลียว ซึ่งสามารถคลายตัวได้ภายใต้การสั่นสะเทือนหรือวงจรความร้อน
• รูภายในเรียบซึ่งช่วยลดความปั่นป่วนและแรงดันตกคร่อมข้อต่อ
• เหมาะกว่าสำหรับระบบที่มีอุณหภูมิสูงและแรงดันสูงซึ่งข้อต่อทางกลอาจเสียหาย
• ข้อกำหนดในการบำรุงรักษาระยะยาวลดลงเมื่อมีการเชื่อมและตรวจสอบอย่างเหมาะสม

ข้อควรพิจารณาในการติดตั้งและการควบคุมคุณภาพ

การติดตั้งอุปกรณ์เชื่อมชนอย่างเหมาะสมต้องใช้ช่างเชื่อมที่มีทักษะและความเอาใจใส่อย่างระมัดระวังในการเตรียมข้อต่อ รวมถึงการเอียงและการจัดแนวที่แม่นยำก่อนเริ่มการเชื่อม การวางแนวที่ไม่ตรงหรือช่องว่างที่ไม่สอดคล้องกันระหว่างข้อต่อฟิตติ้งและท่ออาจส่งผลให้เกิดข้อบกพร่องในการเชื่อมที่กระทบต่อความสมบูรณ์ของโครงสร้างของข้อต่อ โดยเฉพาะอย่างยิ่งในการใช้งานแรงดันสูงซึ่งความล้มเหลวอาจส่งผลด้านความปลอดภัยที่ร้ายแรง

มาตรการควบคุมคุณภาพ เช่น การทดสอบด้วยรังสีเอกซ์ การตรวจสอบด้วยคลื่นเสียงความถี่สูง และการทดสอบการแทรกซึมของสีย้อม มักใช้เพื่อตรวจสอบความสมบูรณ์ของการเชื่อมหลังการติดตั้ง โดยเฉพาะอย่างยิ่งในระบบที่สำคัญ เช่น การผลิตไฟฟ้าหรือการประมวลผลปิโตรเคมี ซึ่งข้อบกพร่องในการเชื่อมที่ตรวจไม่พบอาจนำไปสู่ความล้มเหลวร้ายแรงเมื่อเวลาผ่านไป

การเลือกข้อต่อเชื่อมชนที่เหมาะสมสำหรับโครงการของคุณ

การเลือกข้อต่อเชื่อมชนที่ถูกต้องเกี่ยวข้องกับการประเมินหลายปัจจัยร่วมกัน รวมถึงความดันในการทำงานของท่อ ช่วงอุณหภูมิ ของเหลวหรือก๊าซที่ขนส่ง และสภาพแวดล้อมโดยรอบ การทำงานอย่างใกล้ชิดกับซัพพลายเออร์ที่มีความรู้และการอ้างอิงมาตรฐานอุตสาหกรรมที่เกี่ยวข้องทำให้มั่นใจได้ว่าข้อต่อ วัสดุ และพิกัดกำหนดการที่เลือกนั้นสอดคล้องกับความต้องการของระบบท่อเฉพาะอย่างแม่นยำ ซึ่งท้ายที่สุดจะสนับสนุนความน่าเชื่อถือและความปลอดภัยในระยะยาวตลอดการติดตั้งทั้งหมด
